7.1.1安全生产远程监控联网系统‌

在满足各业务应用需求之上，基于业务主题，将各模块主要指标数据进行展示，如数据联网情况、安全预警概况（例如：传感器数量、报警情况、当前井下人数、带班领导等）、生产调度概况、数据统计等，满足日常办公、对外参观要求。

7.1.2安全预警模块

7.1.2.1安全监测监控

对风险清单中各类环境风险进行具体管控措施落实。实现集团公司对下辖矿井安全监控系统各类环境监测系统包括瓦斯、一氧化碳、温度、风速、烟雾、风筒、风门、风机、流水量、采空区的温度、氧气等数据，实现集中监视、分级预警，并能查询历史数据和显示各个传感器的曲线变化图。

（1）对不同技术层面和通信协议的安全监测类子系统数据集成

支持接入各种类型的监测监控子系统，通过标准的上传软件将数据上传到服务器，解决了各子系统的信息交换的通路问题，实现对现有各种监测监控子系统的数据集成。

环境风险数据总览

(2）自动跟踪子系统配置变化

针对环境风险数据子系统由于工作面准备、生产、延伸、完成等，系统的配置参数经常发生变化的问题，系统采用自动跟踪各基层单位各监测监管系统配置变化事件机制，使得当系统的配置发生改变时，平台中的数据会自动改变测点的信息，与子系统相对应并保证测点、数据一致，减轻了系统维护人员的劳动强度及工作量。

系统提供测点使用过程跟踪，并追查测点删除原因，有效跟踪矿井对正在使用测点或异常报警测点进行非法删除。

同时可对已删除的测点进行历史状态、历史曲线、报警信息的查询。

(3）数据传输状态分析

利用数据传输故障诊断技术对数据传输状态进行实时监测，当出现传输异常时及时提醒用户，同时正确的区分由于转换上传故障或传输网络异常导致的数据中断，以便及时加以处理和解决。

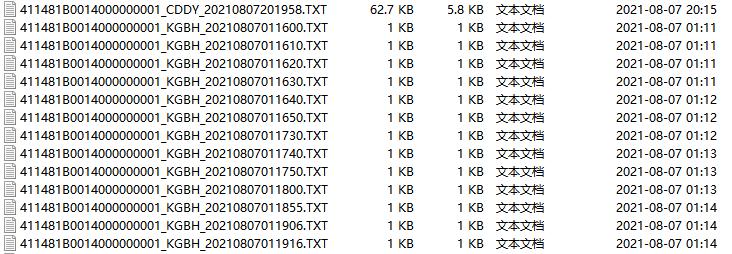

(4）断点续传功能

系统采用协议文件时间戳方式进行标识命名，当网络传输中断时，数据转换程序自动转换存储到本地，当网络通后，按照文本协议时间顺序上传，保证历史数据连续性与完整性、决策分析的可靠性。

断点续传

(5）实时数据分类、分区域显示

设定不同权限，可根据接入的系统类型对数据进行分类、分级、筛选、综合之后进行实时显示，可对分站、传感器安装地点所安装的传感器进行分类。

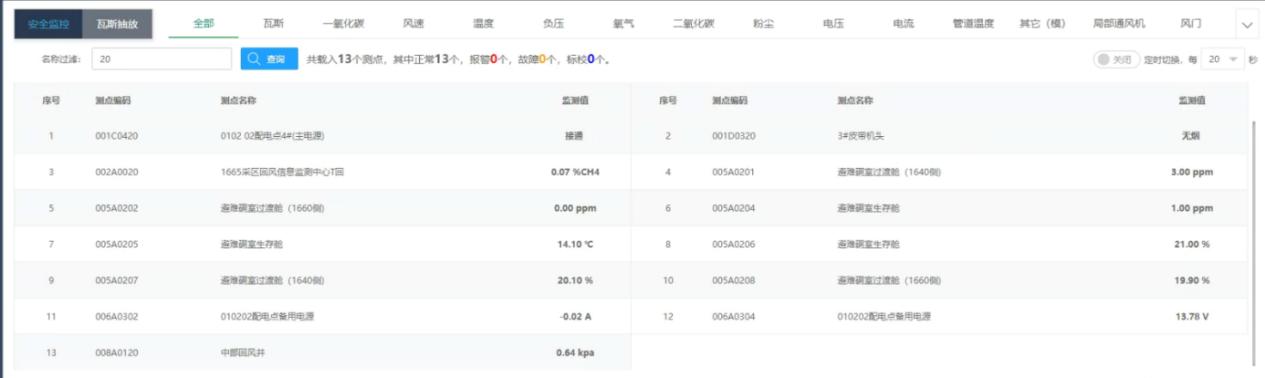

实时数据显示分类、过滤显示

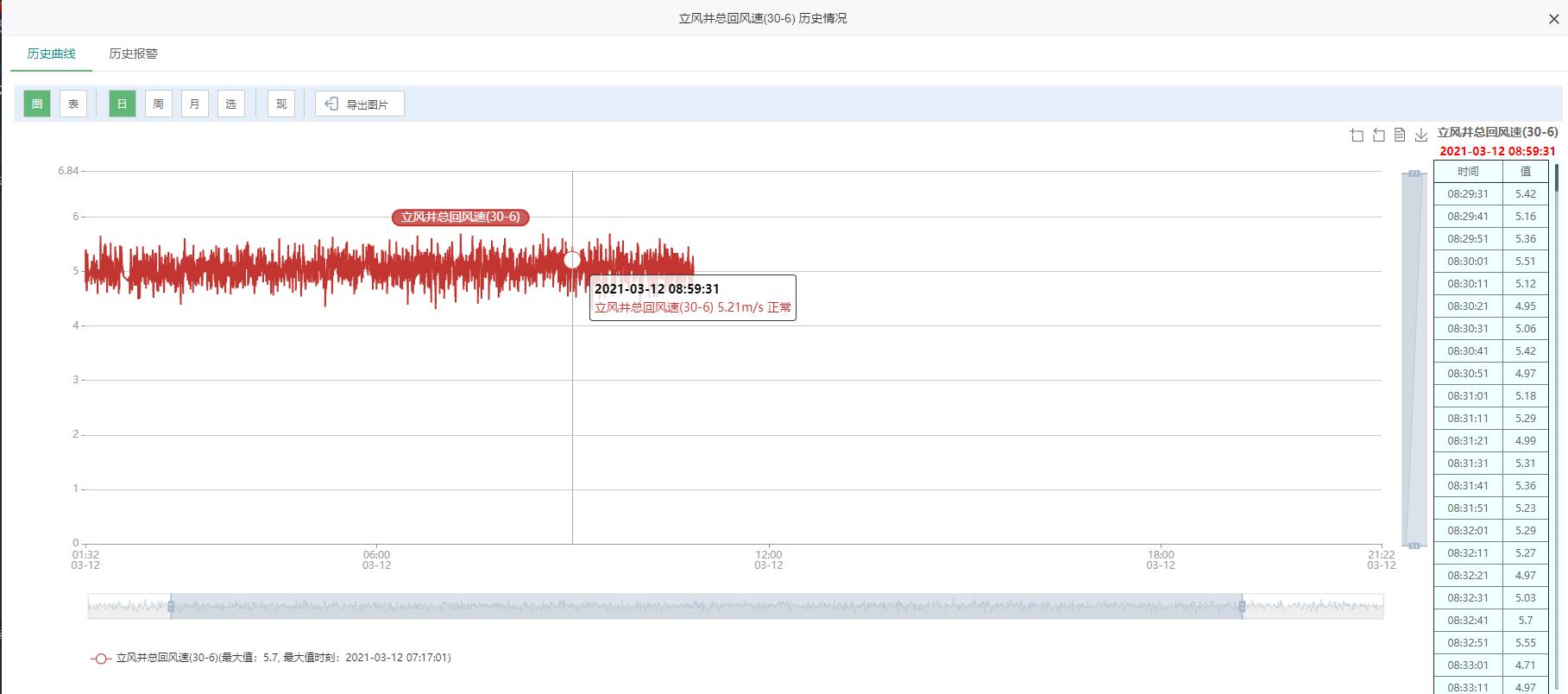

(6）趋势分析

查询各类环境风险监测数据的趋势变化情况，进行更深层次的分析，为管理决策提供依据。在一个坐标内显示多个测点的历史曲线；具有曲线放大、打印、时间数值跟踪等功能；显示最大、最小和平均值曲线。

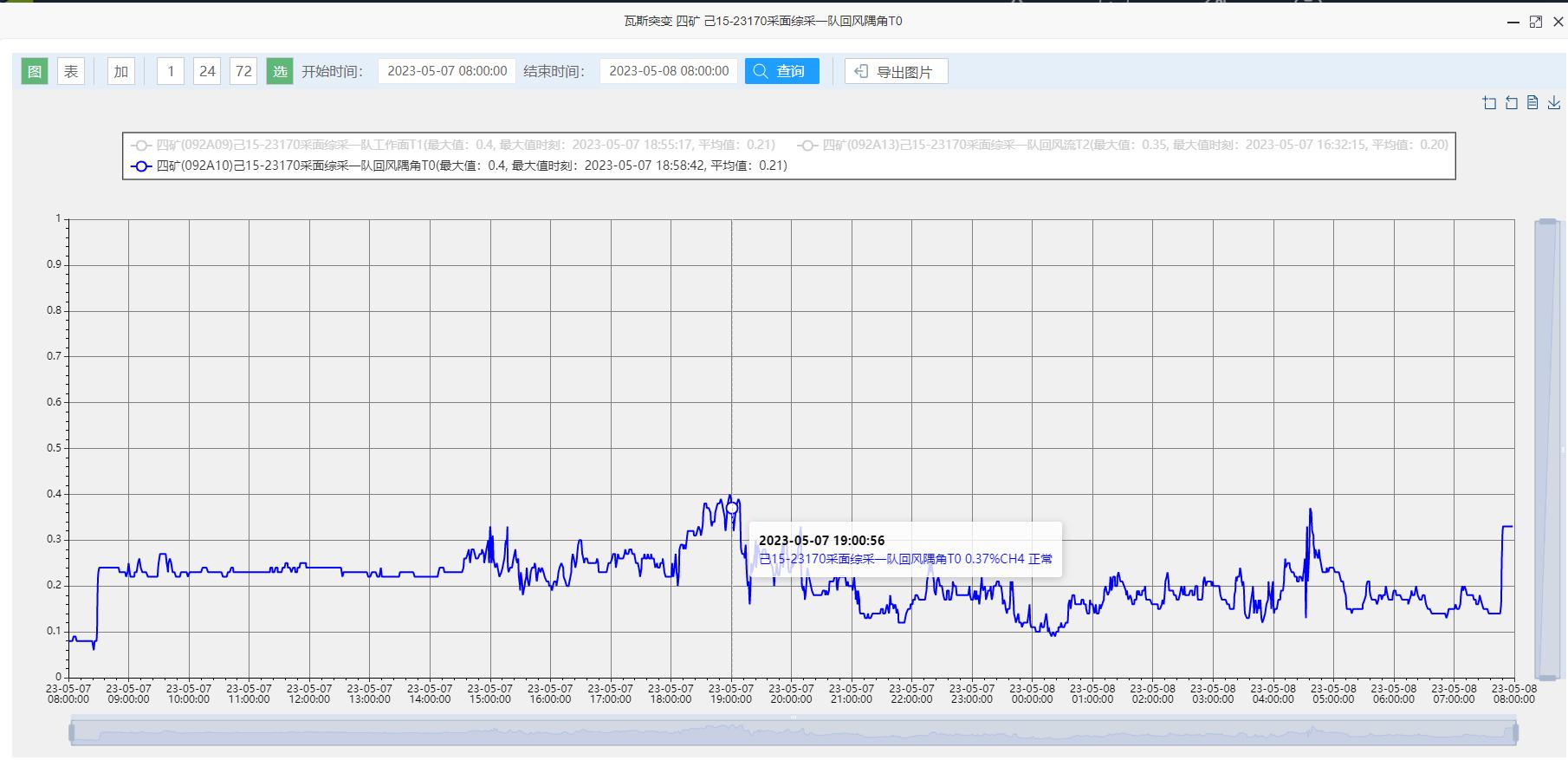

密采密存曲线（历史曲线）

(7）报警/故障原因分析

根据多年的行业经验对矿井安全监控系统故障/异常发生原因进行归纳总结，监控系统中心站对报警/故障原因进行分析，上传软件可将报警/故障原因上传上级平台，上级平台可对报警/故障原因进行分类统计显示，并将报警/故障原因上传上级单位，支持报警/故障原因事后分析上传。

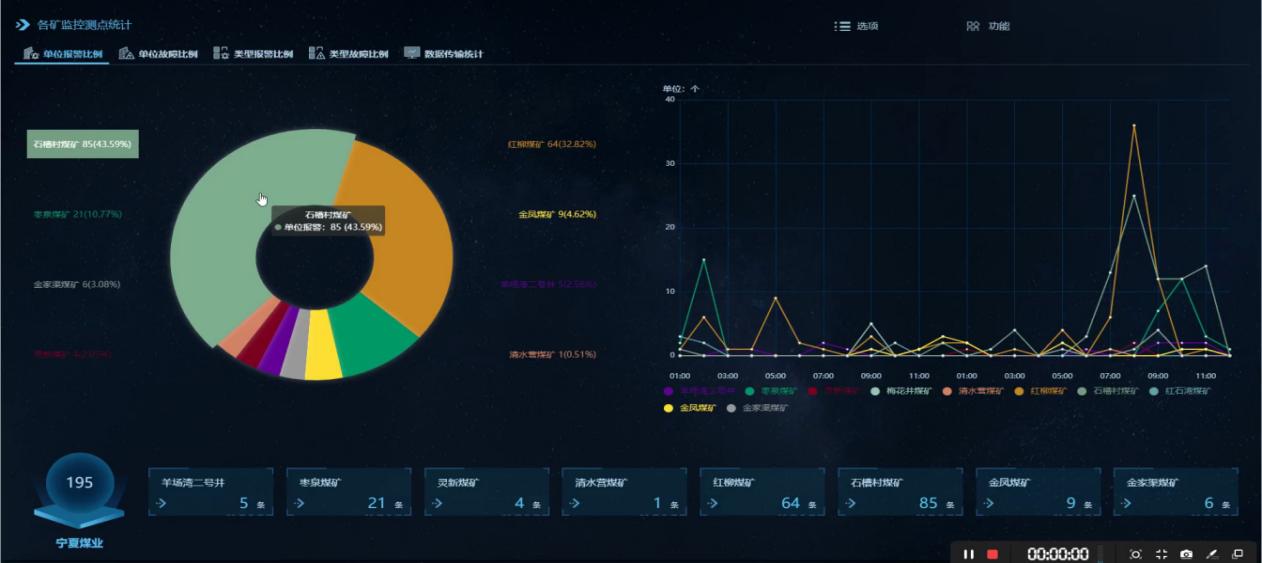

(8）数据统计分析

可对各类报警/报警、数据传输、测点等信息进行统计，并根据管理需求形成统计分析图表、报表。可按子系统、类别、等级、日期段统计的报警/故障统计记录日、月、年报表，设备开停记录统计表、传输中断统计记录表、瓦斯抽采量累计图、实时测点统计等。

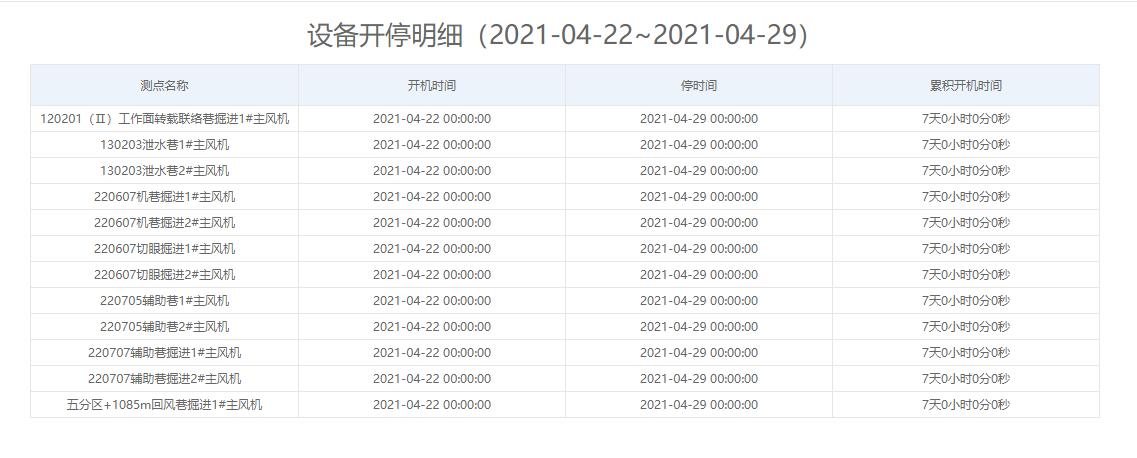

设备开停记录

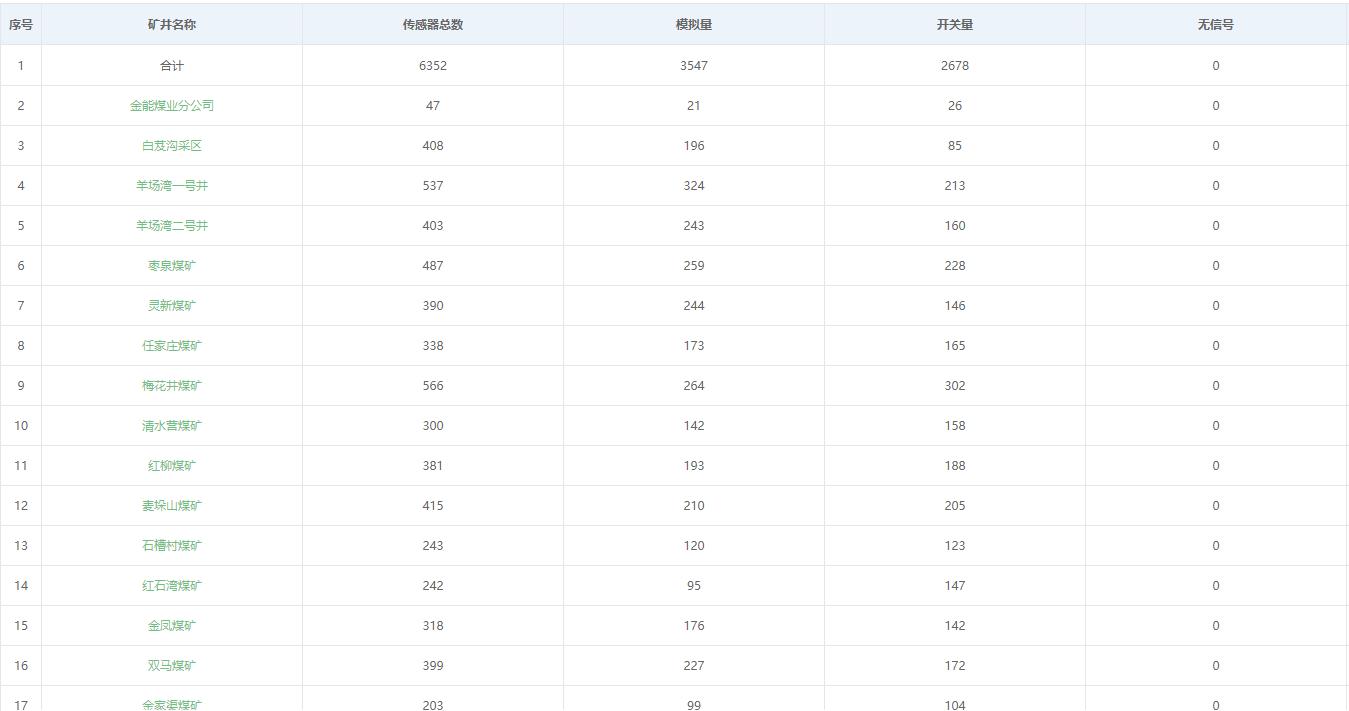

传感器实时统计

(9）标校规范性

对传感器周期内标校进行规范性判断，对上次标校日期，本次标校日期进行判断，对标校时间、标校时测点的最大值、持续时间进行判断，是否为标准的标校流程。

（10）报警多方式提醒

对实时报警进行强制弹窗提醒，并进行语音播报。可按照报警类型、传感器类型进行报警提醒设置。

报警提示配置

（11）大数据分析

通过数据模型计算传感器位置以及数据变化情况，对传感器接入位置疑似异常、疑似异常中断、测点异常删除、等进行分析。

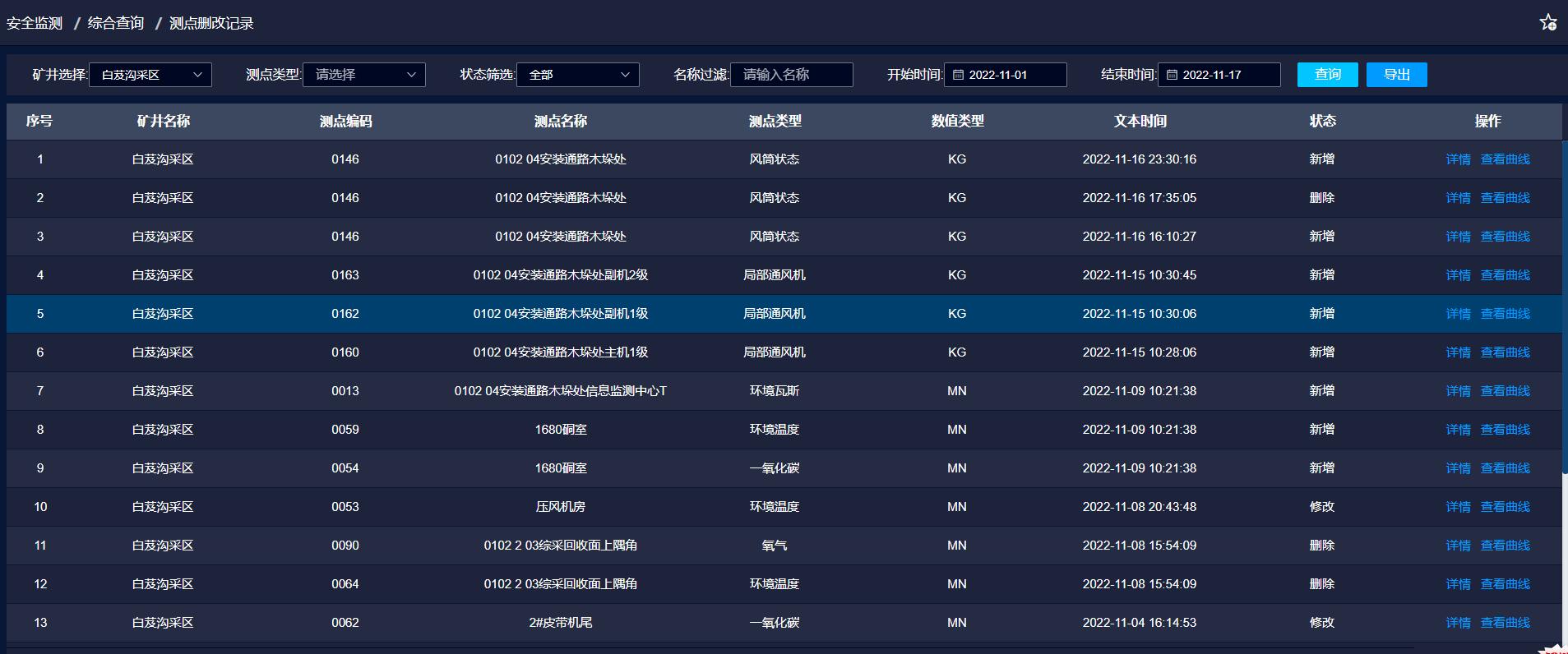

测点删除记录

（12）预警日报

通过提前设定预警值，实现瓦斯、一氧化碳等模拟量传感器在报警之前的提前预警；结合曲线分析，实现预警的判断，并可发送预警短信提醒。

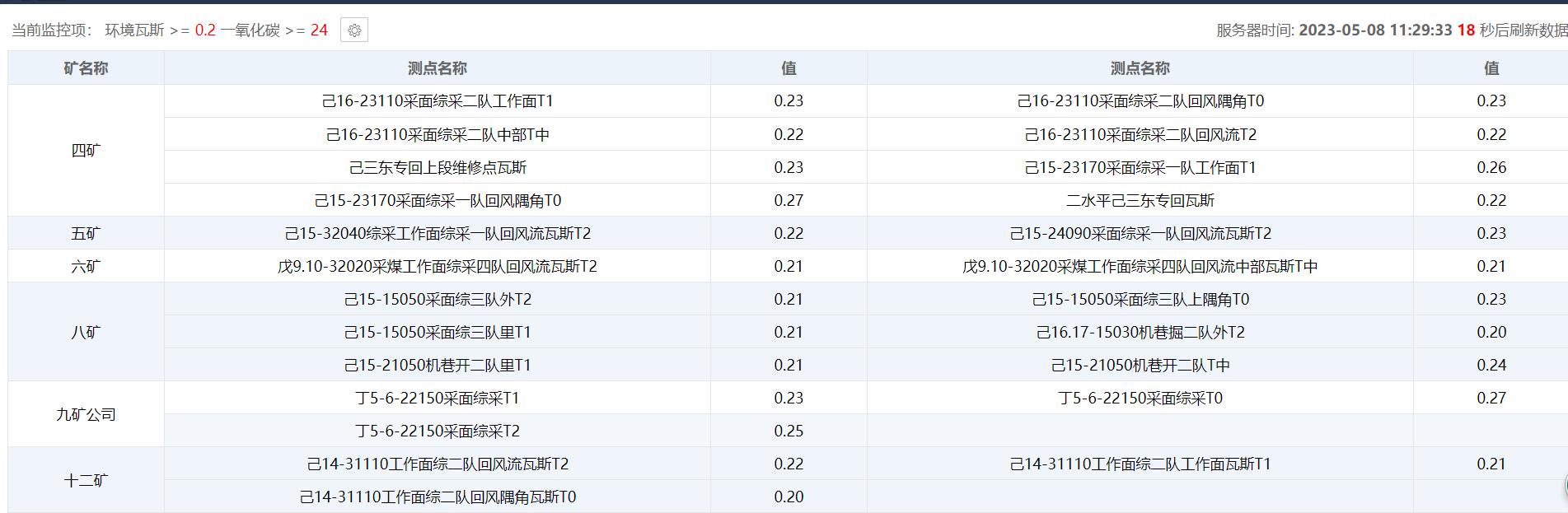

实时预警

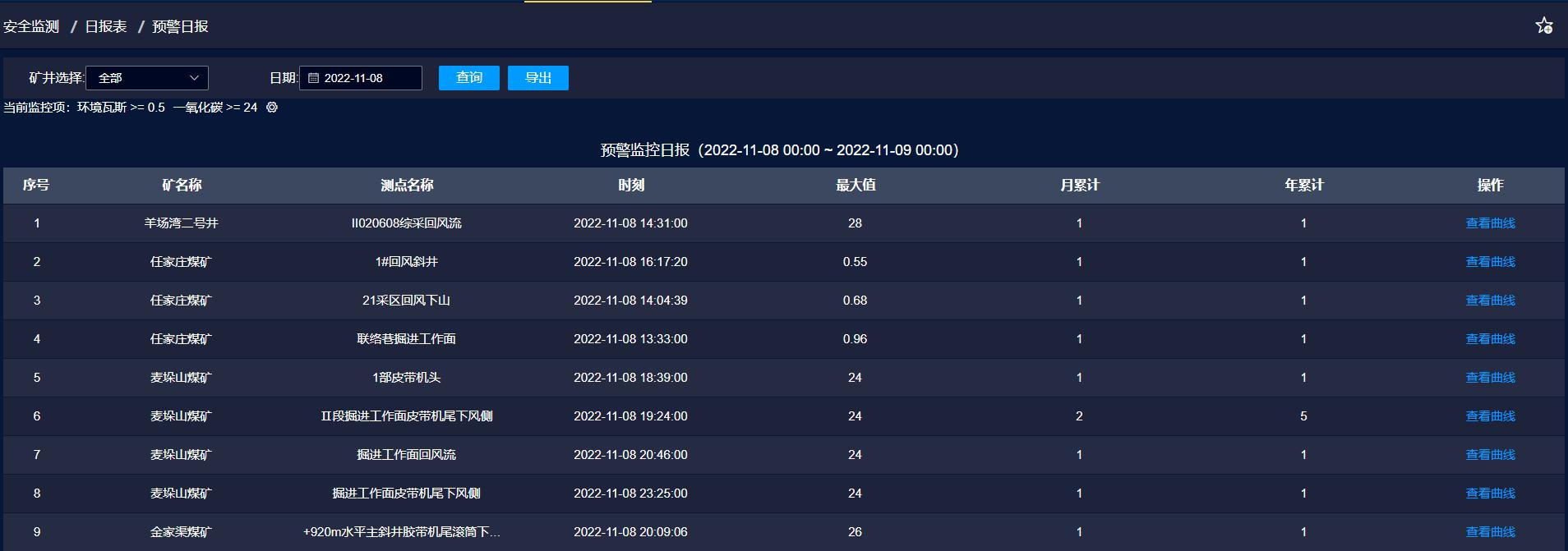

预警日报

预警曲线

（13）瓦斯突变

井下作业场所瓦斯浓度波动幅度超过0.2%或者持续增加时，必须进行分析、查明原因、采取措施；采掘工作面出现瓦斯浓度持续上升或异常波动且达到0.5%时，必须立即停止作业，撤出人员，由矿长、总工程师组织有关人员综合分析采掘工作面风量、瓦斯涌出量、防突预测指标、地质构造、应力分布、施工进度、通风等情况，查明原因，并采取有效措施处理，确认无发生瓦斯事故危险。时方准恢复作业。

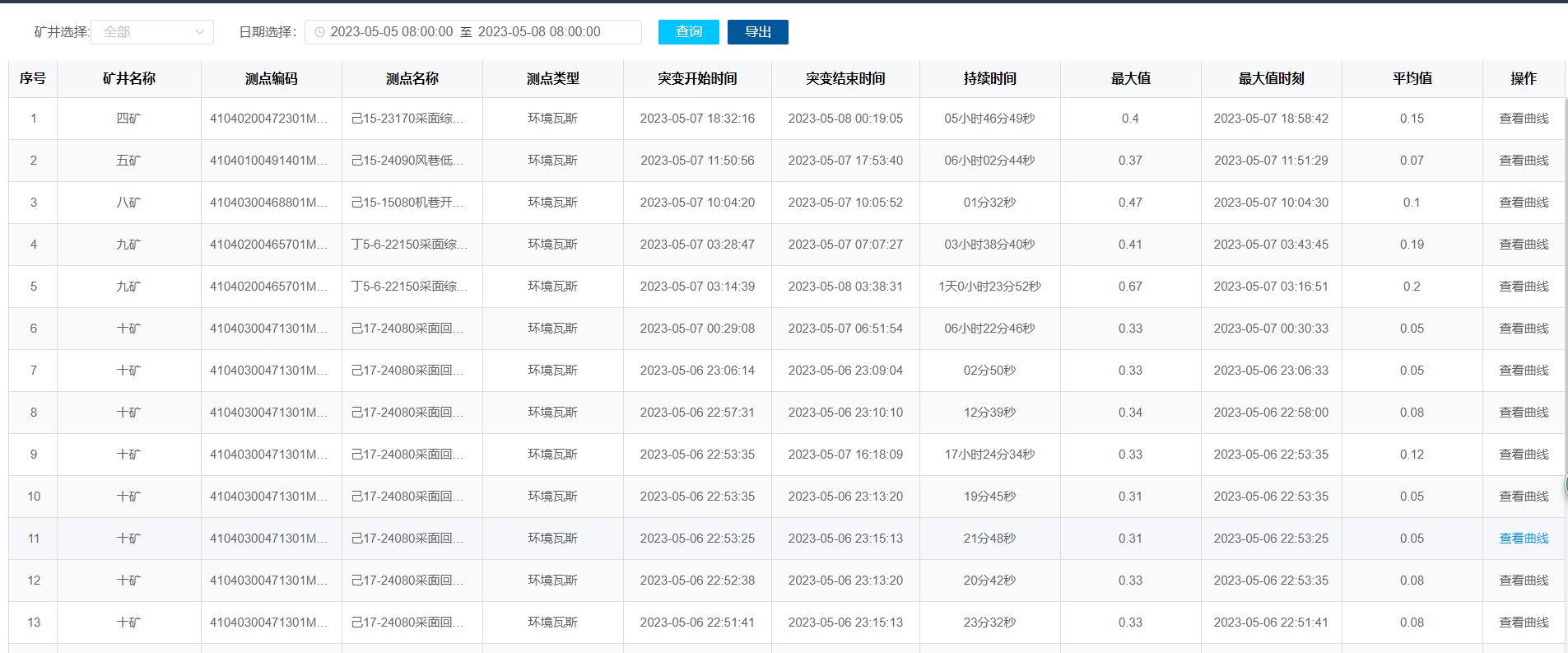

瓦斯突变

突变曲线

7.1.2.2人员定位

实现行政区域内所管辖煤矿人员定位数据集成，主要内容包括：实时显示各矿井在岗人员总数、超时人员、区域超员，实现人员入井考勤信息以及领导跟带班情况等。

(1）实时信息分矿分区域显示

主界面直观显示矿分布图中各矿人员情况，可以查看单独某个矿的人员分布情况。

同时可以实时显示的信息包括：当前在岗总人数，当前各区域人数及人员信息，某个区域内人员的数量和分布，当前各部门下井人数及人员区域分布情况以及监测分站、接收头实时状态显示、限入区域信息，指定人员的活动轨迹。

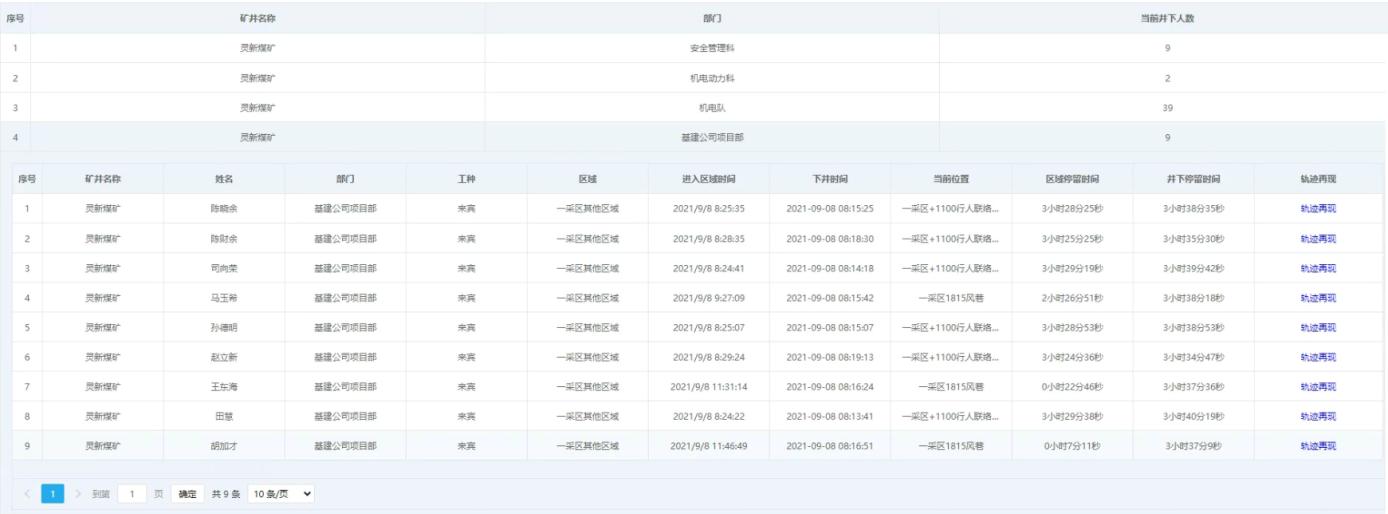

分部门查看

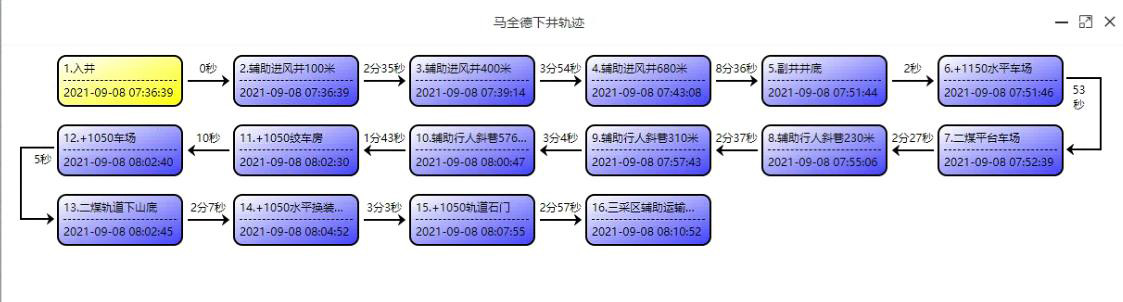

人员轨迹在现

(2）考勤统计

可对下井人员的出勤情况进行统计，可以按多种组合条件进行明细查询统计并打印，具体内容包括：

Ø 统计下井人员确切的下井时间和上井时间，井下工作时间，并根据工种（规定足班时间），判断不同类别的人员是否足班；

Ø 日报表统计每天人员下井时间、上井时间、工作时间；

Ø 月统计报表中对每个月下井时间、下井次数（有效次数）等进行分类统计；

Ø 可以按班次统计各单位人员下井出勤情况；

Ø 可单独统计考核某些特殊工种、特殊职务人员譬如矿级管理人员、安检员、瓦检员等人的下井情况；

Ø 查询井下（区域）超员记录；

Ø 井下作业异常人员记录查询；

Ø 各时间段井下重点区域人员分布图。

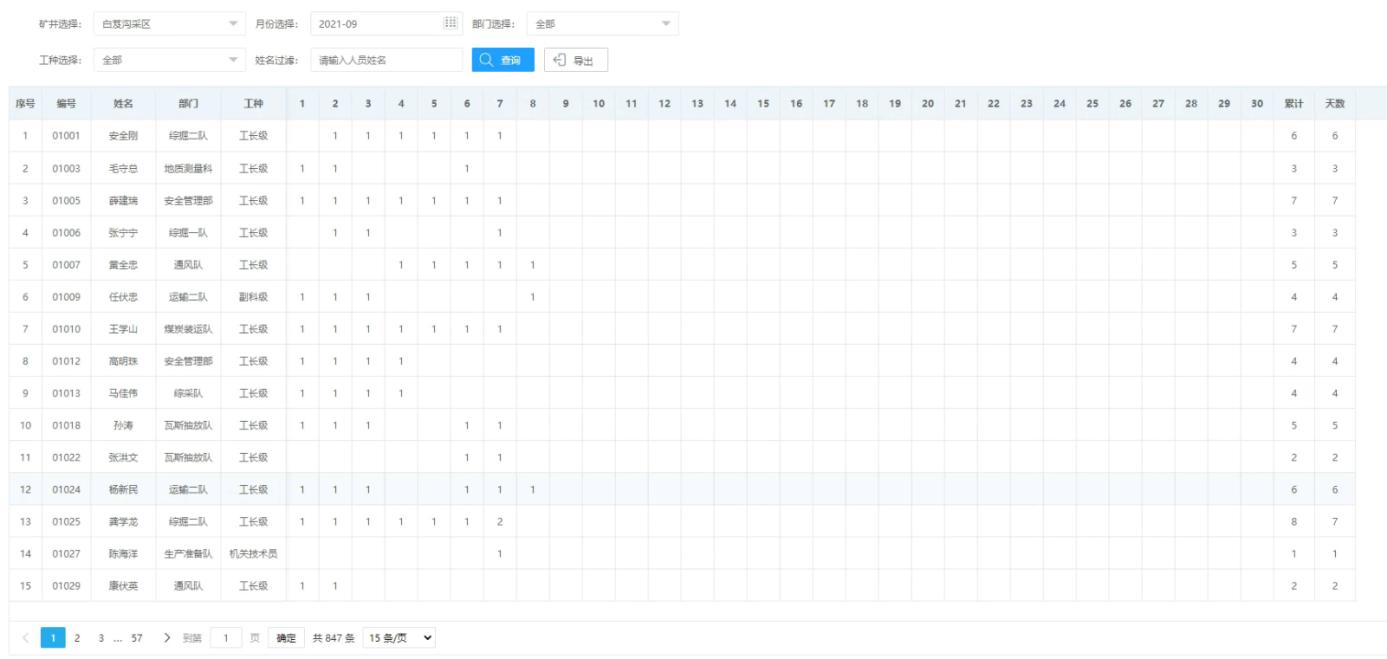

月出勤次数统计

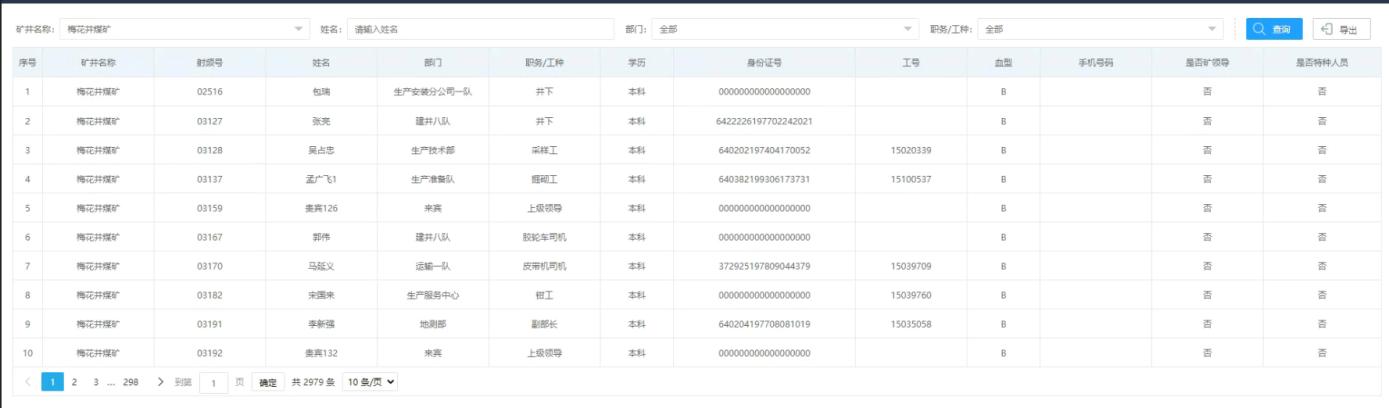

(3）人员基本信息查询

可以查询人员的基本信息，包括姓名，工号，部门，射频码，灯号，身份证、职务/工种，手机号码，是否矿领导，是否特种人员等。

人员基本信息查询

(4）实时网络状态判断

判断矿级的网络通断的功能，将相应的网络断开状态以短信方式发送给系统管理员，方便系统维护人员进行系统数据传输的维护。

(5）综合统计功能

实现各矿按班次、职务、部门、工种统计查询人员下井相关信息，各矿山下人员信息分布曲线图以及人员下井信息综合查询，能够根据不同需要分别生成班报、日报、月报等报表。同时系统提供各矿网络状态通断、监测分站或探头历史故障、非法进出重点、限入区域记录查询、井下异常工作信息记录查询、井下（区域）超员信息查询。

(6）报表打印功能

系统能够将所查询出的数据导出到EXCEL并进行数据的二次编辑，进行打印或直接通过系统提供的报表打印功能进行打印。

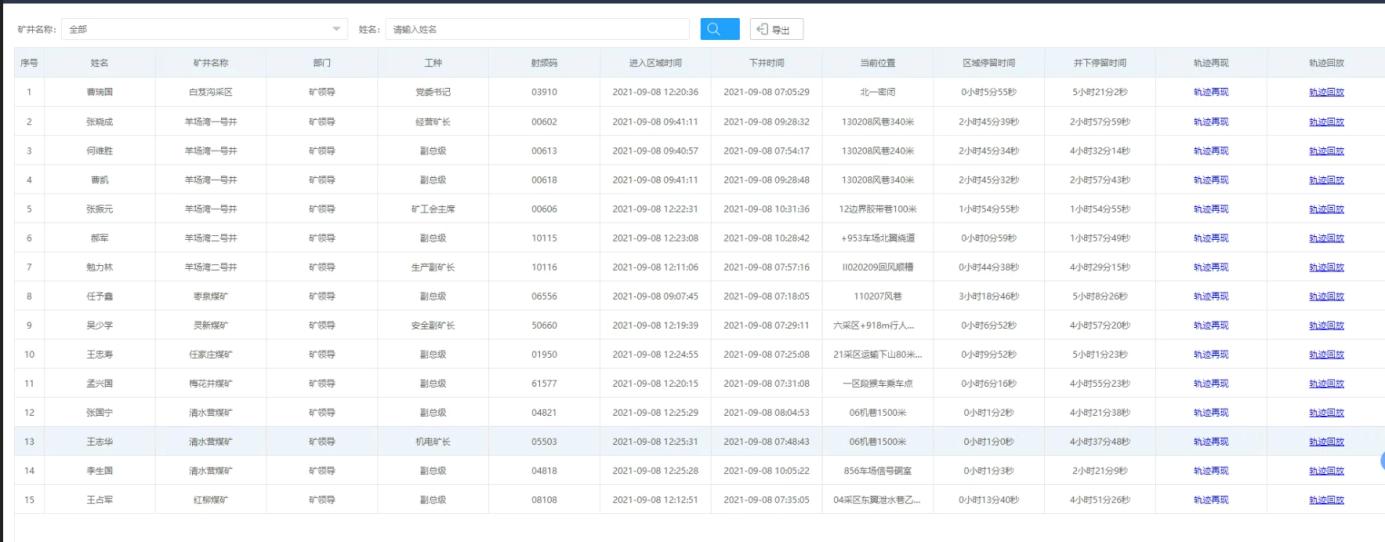

(7）井下领导带班实时跟踪

根据矿端设置的“矿领导”，实时跟踪井下领导带班情况，对井下无领导时，进行及时报警提醒，同时可以查询到当前井下领导具体跟班情况，包括当前所在地点、下井时间、井下停留时间等。

公司领导带班实时跟踪

(8）带班日历

根据矿端设置的“矿领导”带班计划，同实际的带班情况进行对比，跟踪井下领导带班情况，对井下无领导时，进行提醒。

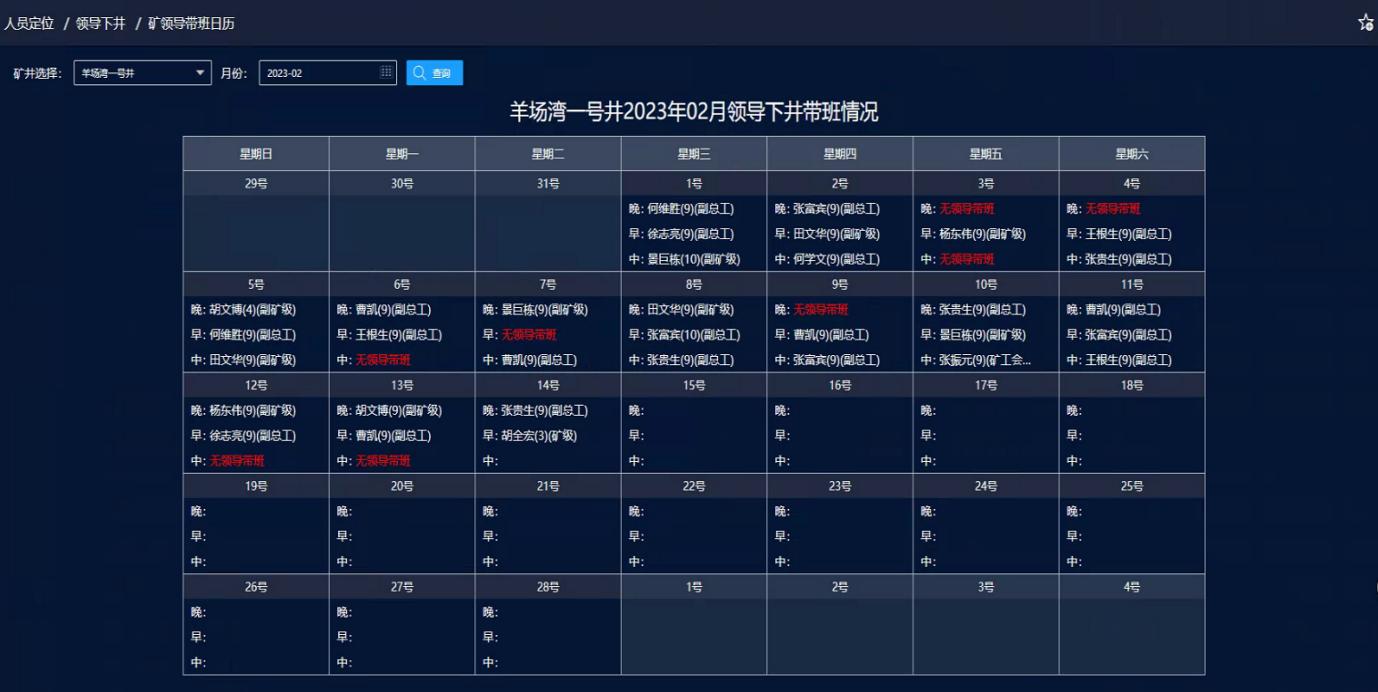

带班日历

7.1.2.3水害防治

实现水害防治各类数据接入，长观孔监测数据、排水量监测数据、涌水量监测数据、降水量数据等的实时数据、实时异常、历史数据曲线、历史报警、网络通断统计、测点基础信息等功能。

7.1.2.4矿压监测

实现矿压监测各类数据接入，工作面支架阻力、钻孔应力、锚杆(索)应力、顶板离层数据等的实时数据、实时异常、历史数据曲线、历史报警、网络通断统计、测点基础信息等功能。

7.1.2.5边坡监测

实现边坡监测各类数据接入：边坡监测系统雷达预警、GNSS监测设备数据等实时数据、实时异常、历史数据曲线、历史报警、网络通断统计、测点基础信息等功能。

7.1.2.6车辆超速

实现露天矿卡车超速各类数据接入：露天矿卡车运行超速报警信息、统计。

7.1.2.7生产过程监测

实现洗选公司各洗煤厂生产过程中主要数据接入：主要包括产、洗、储、运、销（含智能装车）过程中主要设备瞬时速度、开停、主要故障、报警等。

7.1.2.8统一消息预警平台

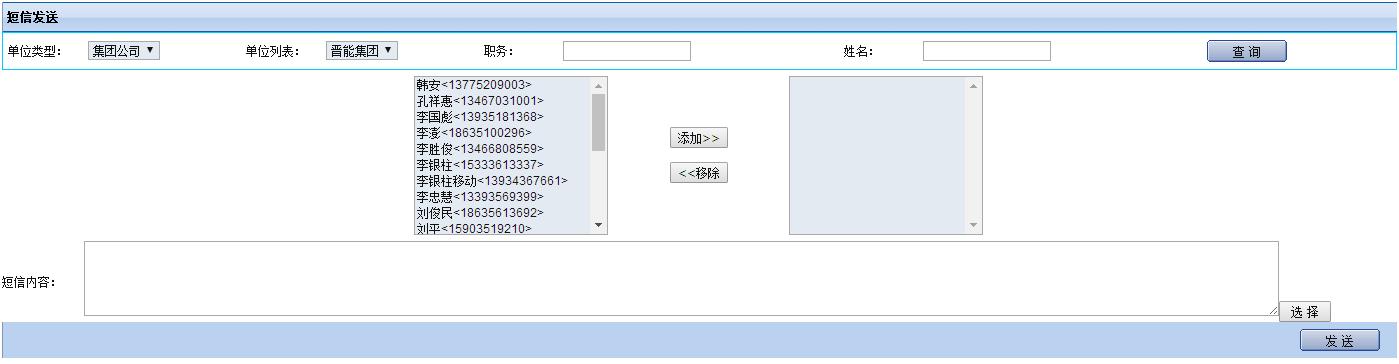

按照标准规范建立分级预报警管理平台，业务管理人员可通过计算机终端消息、手机短信、手机消息提醒等，按照绝对阈值、异常波动、组合、趋势等原则预设等级以声音、文字等告警方式进行预报警信息的获取，以便及时采取措施，提高应急处理速度，其中短信平台依托统一预警网关进行发送。

系统提供统一的报警等级设置管理，分为蓝色、黄色、橙色、红色预警，等级定义主要根据安全监管级别的管理需根据监测值和持续时间进行定义，如黄色报警：井下重点关注区域超员达30%以上，人员连续工作15小时，井下无带班领导，瓦斯监测值达1.5%且持续10分钟以上，CO监测值达200PM且持续15分钟以上，烟雾传感器烟雾报警、风筒传感器无风、风机双停持续15分钟等，由市局重点跟踪；二级报警：井下重点关注区域超员达15%以上，人员连续工作12小时，井下无带班领导，瓦斯监测值达1.2%且持续5分钟以上，CO监测值达80PM且持续10分钟以上，烟雾传感器烟雾报警、风筒传感器无风、风机双停持续10分钟等，由集团重点跟踪处理；三级为煤安标准定义，由各矿井跟踪处理。

分级报警系统图

并结合安全监测点物联关系，当基层单位发生报警/故障信息后，实现关联性监测数据的联动查询。要求实现的功能点包括：

当基层单位发生瓦斯、一氧化碳、有害气体报警时，以列表方式，关联性查询该传感器附近的风门、风筒、断电器、风速、附近人员、相关设备的运转情况、可能的视频信息，重点展示该报警引起的前因报警记录信息。

系统实现预警、报警、故障分级管理，生产调度业务、日常办公等各方面的短信短消息的提醒。

7.1.2.9数据对外发布

实现安全监控、人员定位、港口车次、水害、矿压等数据上传。

 7.1.3手机APP

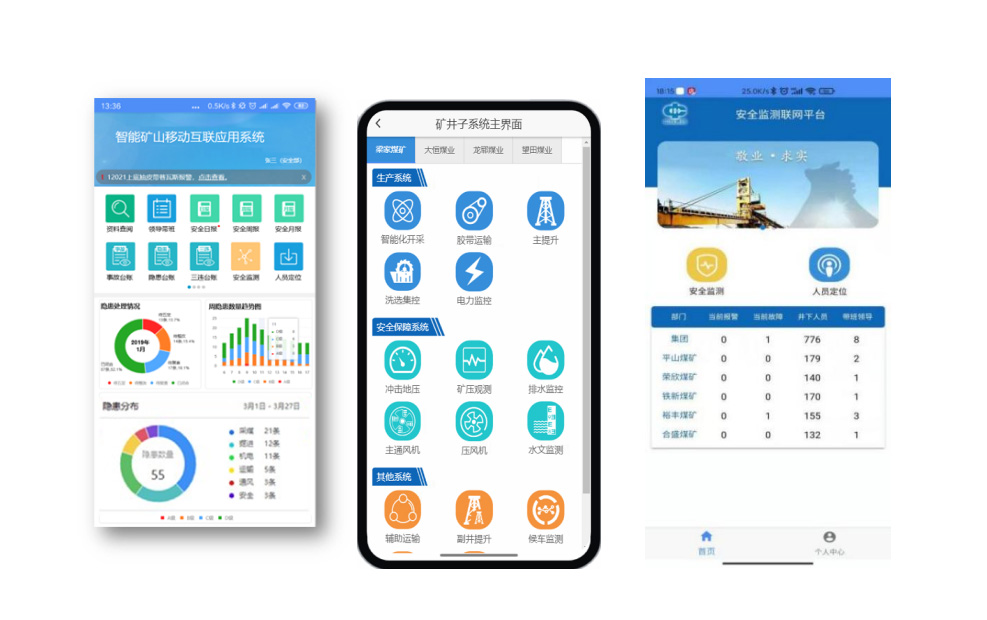

矿山预警APP，实现矿山综合预警移动端功能，包括：综合展示、安全预警、生产调度、统计管理及个人中心相关内容。

实现安全监测监管一体化系统的移动手机发布，支持在移动终端设备上进行风险监测预警信息查阅浏览，通过移动端实时展示系统内安全监测、人员定位、综合自动化等信息，实现统计信息的移动端展示、查询等功能，并根据个人事务需求，实现重要提醒信息的移动桌面推送。

7.1.3.1综合信息查询

实现移动端APP查看综合指标信息、各煤矿生产实时信息、灾害报警等。

 7.1.3.2安全监控系统查询

在手机端实时查询煤矿井下安全监测数据，实现对瓦斯、一氧化碳、温度等在线显示。根据个人事务需求。

(1）实现各类实时数据的分类显示，当测点出现报警或故障时，实时数据通过颜色变化进行提醒。

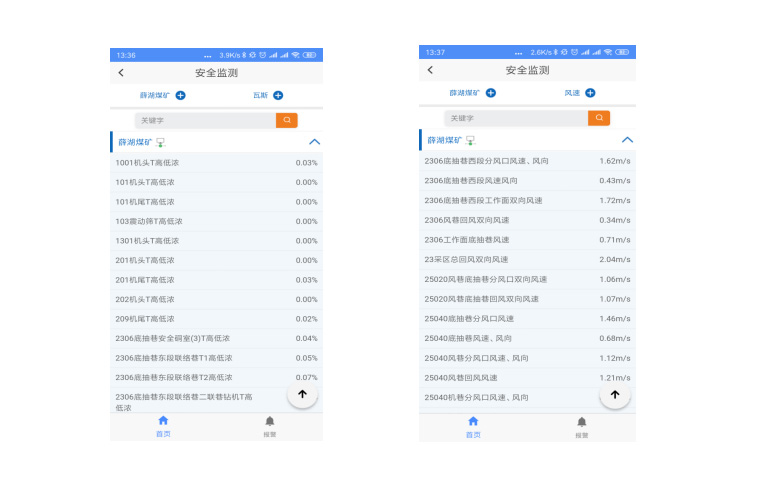

实时数据查询

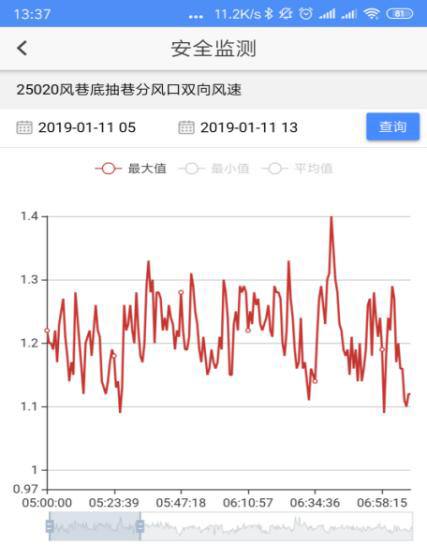

(2）实现各类模拟量数据的曲线查询，系统支持手工调节查看曲线的时间段，已获得更清晰的曲线趋势，用户可根据需要选择所查询时间段测点数据的最大值、最小值、平均值进行历史曲线查看。

移动端历史曲线

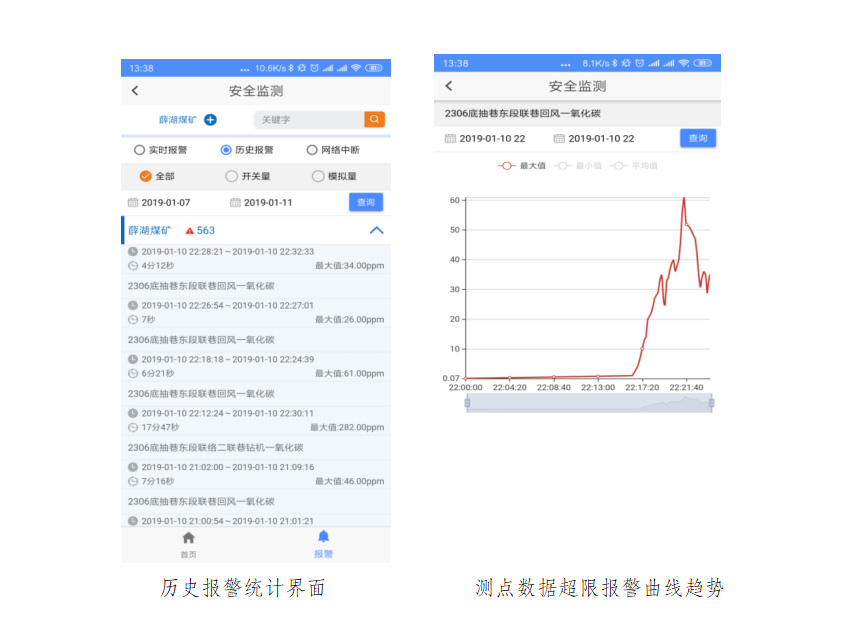

(3）实现各类报警信息在线查询，如实时报警、历史报警，子系统网络中断查询。

用户可通过手动单击超限报警信息，通过弹出的窗口直接查看报警时间段历史曲线的变化趋势。

7.1.3.3人员定位系统查看

随时查看井下人员定位信息，随时通过手机查看井下各分站人员信息，查询人员井下经过分站的时间。

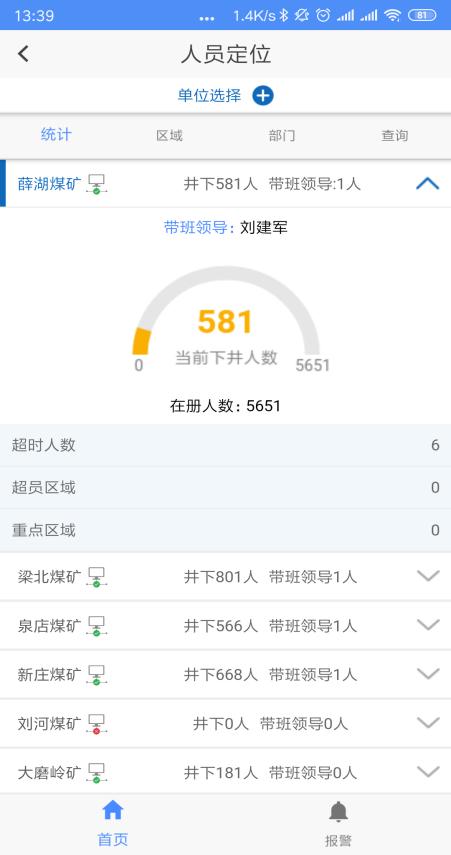

(1）各矿下井人数概览

实现列表显示所有矿井子系统传输状态、当前井下人数、带班领导人数。

各矿井人员定位数据概览图

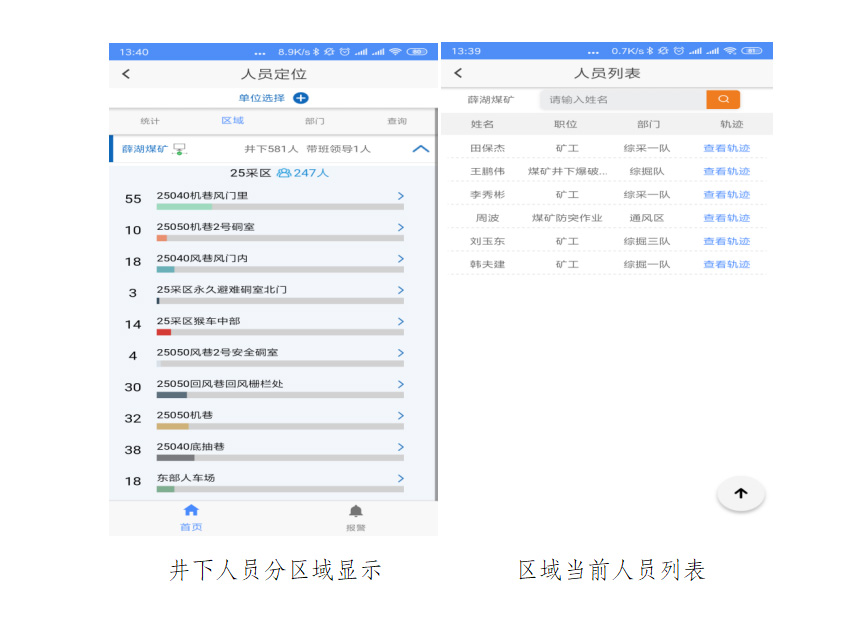

(2）井下人数分区域显示

实现列表显示矿井当前井下各区域人数，单击某区域可直接查看具体人数、具体人员轨迹信息。

(3）井下人数分部门显示

实现列表显示矿井各部门当前下井人数，单击某区域可直接查看具体人数、具体人员轨迹信息。

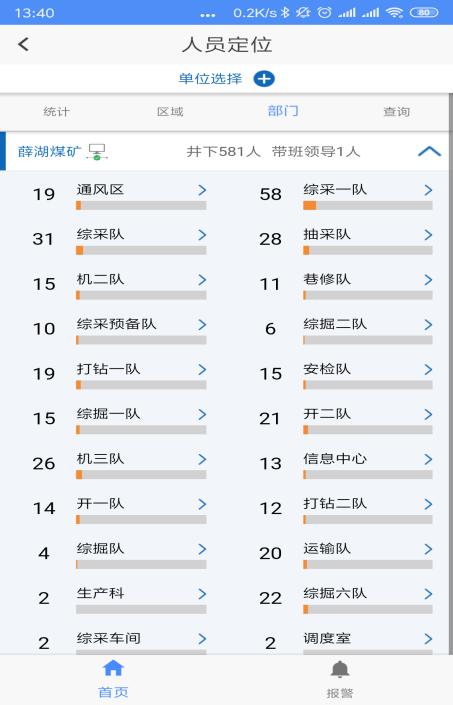

下井人员分部门显示

(4）各类报警信息统计

实现各类报警信息的在线统计，包括井下超时人员、井下区域超员、井下无带班领导、矿井数据上传中断等。

(5）下井人员信息查询

实现根据部门、职务、姓名等查询下井人员的详细信息及下井轨迹信息。

7.1.4.2统计及管理

提供各报表的查询和导出功能，可以通过系统查询所需的报表，以获取相关数据和信息。能够将查询到的报表以特定的格式（如 Excel 等）导出，以便进行进一步的分析和处理。

系统可以按月、季度、年编制生产统计手册，可以提供生产统计的详细信息和指导，以便相关人员能够准确、规范地进行生产数据的统计和分析。生产统计手册要求内容准确、清晰、易懂，并且与项目的实际需求和业务流程相符合，手册可以自定义内容，以适应生产统计工作的变化和发展。
